Как закрепить и заанкерить расширенную георешётку из HDPE, чтобы предотвратить смещение

1. Почему расширенные георешётки из HDPE смещаются на склонах

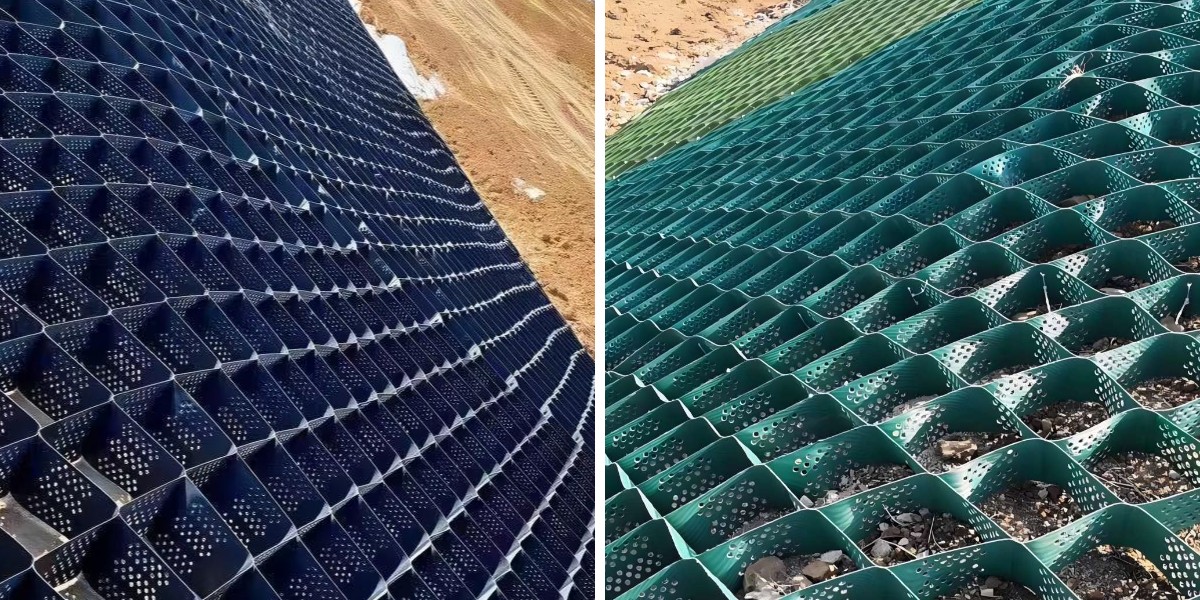

Правильно установленная система ячеистого ограничения должна вести себя как единый непрерывный мат, закреплённый на грунте. Однако на практике удлинённые панели георешётки из HDPE смещаются, выпучиваются или «ползут» вниз по склону в течение нескольких недель после укладки. Причина редко кроется в самом материале. Это почти всегда результат свободного анкерения, поспешной подготовки площадки или засыпки, выполненной до того, как ячейки были надёжно закреплены.

Смещение начинается с малого: один край приподнимается, угол заворачивается, и как только отдельная ячейка отсоединяется от системы удержания, вся панель начинает сползать под действием гравитации, воды и нагрузок. Понимание механизмов, лежащих в основе этого процесса, — первый шаг к созданию проекта защиты склона георешёткой, который останется на месте.

2. Изучите материал геоячеек, прежде чем закреплять его

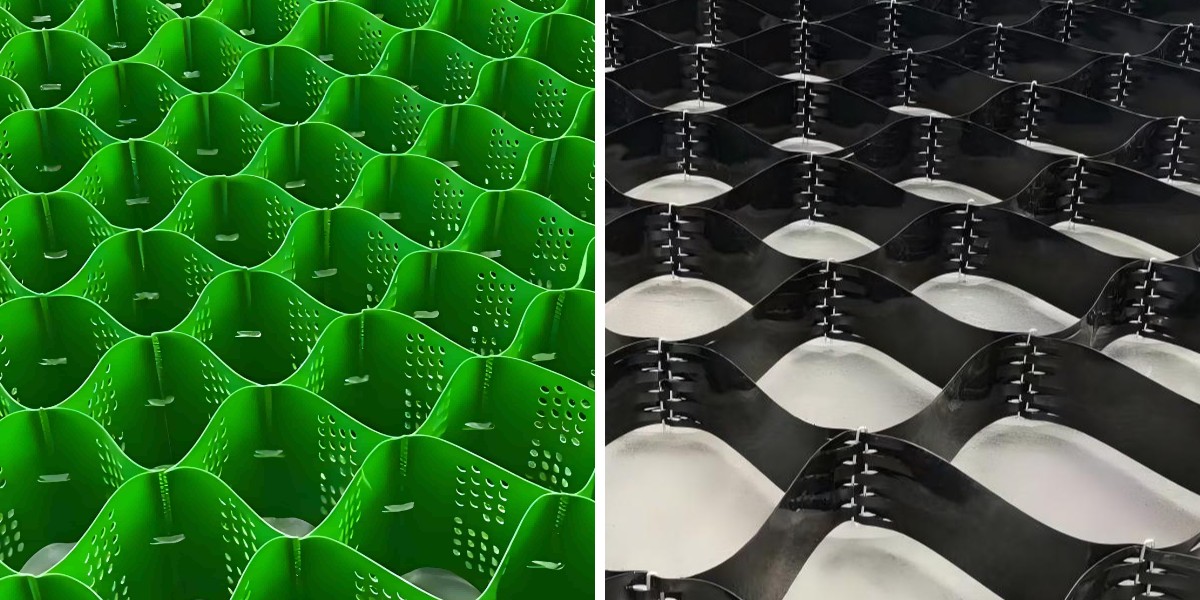

Вы не можете закрепить то, что больше не понимаете. Геосетчатое полотно, используемое в работах на склонах, представляет собой полиэтилен высокой плотности, экструдированный, а затем превращённый в сотовую структуру трёхмерных ячеек. Поскольку ПЭВП лёгкий и гибкий до заполнения, пустую панель можно с лёгкостью тянуть, поднимать или сдувать.

Эта лёгкость — одновременно и выгода, и опасность. Та же гибкость, которая позволяет геосетчатому полотну приспосабливаться к неровному рельефу, делает его уязвимым к смещению, если штыри не заглублены достаточно или если панель оставлена без балласта во время установки. Рассматривайте каждую панель из экструдированного ПЭВП-геоячеек как свободную, подвижную мембрану, пока анкеры и заполнитель совместно не придадут ей вес.

3. Подготовка площадки: основа стабильной системы защиты склона геоячейками

Анкеровка настолько прочна, насколько прочно основание под ней. Прежде чем забивать любой колышек, склон необходимо спланировать, очистить от свободных камней и уплотнить. Мягкое, заросшее растительностью или разрыхлённое морозом подстилающее основание позволит анкерам вырваться под нагрузкой, независимо от того, сколько колышков вы используете.

На более крутых склонах предусмотрите геотекстильную подложку между подстилающим основанием и панелью. Этот барьер не только предотвращает вымывание заполнителя, но и обеспечивает анкерным колышкам более надёжное сцепление. Урок прост: надёжная система укрепления склона геоячейками начинается под геоячейкой, а не над ней.

4. Пошаговые методы анкеровки для расширенной геоячейки из HDPE

4.1 Забивайте U-образные анкерные колышки через стенки ячеек

Самый обычный и наиболее надёжный метод — закрепить ячейки, не допуская удлинения, к грунту с помощью U-образных стальных колышков. Забивайте каждый колышек через стенку ячейки в подстилающий грунт под углом к направлению возможного смещения. Наклонный колышек сопротивляется выдёргиванию несколько сильнее, чем вертикальный.

4.2 Закрепите периметр и каждый стык ячеек

Не полагайтесь на несколько разрозненных колышков. Для сплошной панели периметр — это ключевая линия: закрепите каждый угол, каждую краевую ячейку и каждый стык между соседними панелями. Внутренние ячейки создают гораздо меньший риск, однако на длинных крутых участках дополнительные внутренние колышки обеспечивают запас надёжности.

4.3 Установите правильный шаг колышков для угла наклона

Шаг — это решение, принимаемое на основе крутизны склона и твёрдости грунта. На пологих участках можно также применять и большое расстояние между анкерами; на крутых открытых поверхностях шаг следует значительно уменьшить. При сомнениях анкерите плотнее у вершины и вдоль краевой границы, поскольку нижняя зона воспринимает наибольшую сдвиговую нагрузку.

5. Защита склона георешёткой: засыпка и уплотнение, фиксирующие ячейки на месте

Анкеровка пустого полотна — это лишь половина дела. Настоящая защита склона георешёткой проявляется, когда ячейки заполнены и уплотнены, поскольку вес заполнителя превращает хрупкую сотовую структуру в жёсткий несущий мат.

Заполняйте сверху вниз, сохраняя передние стенки ячеек низкими, чтобы материал не высыпался и не образовывал мостики. Используйте механический распределитель или ручные инструменты, которые сохраняют уровень заполнения внутри ячеек. Затем уплотняйте каждый слой. Недозаполненная или неуплотнённая ячейка — это уязвимое место, где собирается вода и начинается смещение. Анкеровка и заполнение должны рассматриваться как одна операция, а не два отдельных этапа.

6. Борьба с эрозией склонов с помощью георешёток: добавление армирования

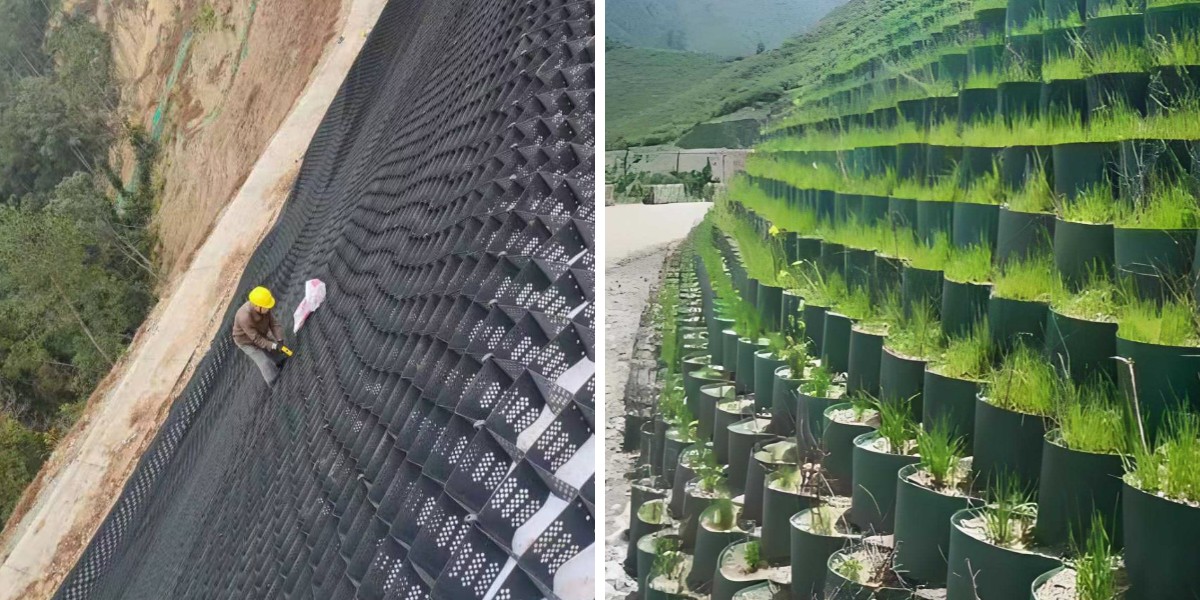

Для борьбы с эрозией на крутых или гидравлически активных склонах одних шпилек может оказаться недостаточно. Уложите растянутую георешётку из HDPE так, чтобы отверстия ячеек были обращены к склону, и там, где это предусмотрено проектом, пропустите трос или стержень через ряды ячеек и привяжите концы к анкерам на гребне и подошве. Это создаёт напряжённое непрерывное удержание, которое предотвращает миграцию отдельных ячеек даже под воздействием потока воды.

Добавление грунтового покрытия после засыпки — гравия, дерна или каменной наброски в зависимости от предполагаемого конечного результата защиты склона георешеткой от эрозии — защищает засыпку от вымывания и дополнительно придает массу. Каждый дополнительный слой удержания, который вы добавляете здесь, снижает нагрузку на штифты панели и риск долгосрочного смещения.

7. Распространенные ошибки анкеровки, вызывающие смещение

Большинство локальных разрушений имеют одни и те же коренные причины. Штифты, забитые вертикально вместо наклонного положения, колышки, установленные исключительно по углам, засыпка, вываленная до анкеровки, панели, оставленные на ночь без балласта на ветреном склоне — все это провоцирует движение. Еще одна типичная ошибка — повторное использование погнутых или недостаточных по размеру штифтов, которые больше не держат грунт. Проверьте свои колышки перед тем, как забивать их.

8. Финальная проверка: пройдите по склону, прежде чем считать работу завершенной

После засыпки и уплотнения пройдите по всему откосу и проверьте, нет ли телефона, выступающего над соседними, не ослаб ли какой-либо штырь и не поднялась ли какая-либо фаза. Подбейте стойки, которые вылезли вверх. Заново выровняйте участки, где засыпка осела ниже кромки сотового телефона. Пятнадцатиминутная проверка сейчас предотвратит чрезмерно дорогую переустановку позже.

9. Заключение

Предотвращение смещения ускоренного геосота HDPE больше не связано с покупкой лучшего материала для геосота; речь идет о качественном выполнении основных операций. Подготовьте основание, установите наклонные штыри по периметру и в местах соединений, заполните и уплотните каждую ячейку и добавьте тросовое крепление в тех местах склона, где это необходимо. Когда анкеровка и заполнение работают вместе, ваша машина для защиты склонов геосотом станет единым, постоянным элементом, а ваша система контроля эрозии склонов с помощью геосота будет эффективно работать сезон за сезоном.
