Ключевые характеристики при выборе композитной геомембраны: прочность на растяжение, прокол и сдвиг.

В области передовых геотехнических разработок и охраны окружающей среды композитная геомембрана стала краеугольным камнем для применения в системах локализации отходов. Благодаря соединению геомембраны (обычно из HDPE или LLDPE) с геотекстильной тканью, эта гибридная ткань использует низкую проницаемость полимерной пленки и избыточную механическую энергию армирования ткани. Независимо от того, используется ли она в качестве композитной геомембраны для полигонов твердых отходов или в качестве облицовки в гидротехнических сооружениях, срок службы конструкции зависит от трех основных механических свойств: прочности на растяжение, сопротивления проколу и прочности на сдвиг. Данная статья предлагает подробную информацию по этим спецификациям, помогая инженерам и руководителям проектов принимать обоснованные решения для обеспечения успешного выполнения проекта и экологической безопасности.

1. Понимание структуры композитной геомембраны

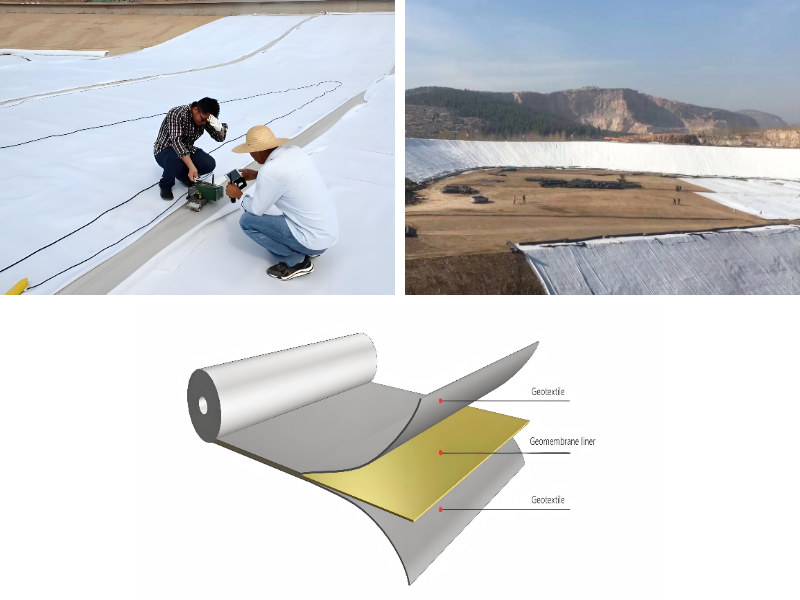

Прежде чем углубляться в механические характеристики, необходимо понять, что делает композитную геомембрану уникальной. В отличие от однослойной геомембраны, композитная модель объединяет непроницаемое геотекстильное полотно с полимерным ядром. Слои геотекстиля – тканые или нетканые – термически или адгезивно соединены с одной или каждой гранью непроницаемой мембраны.

Такая форма создает синергетический эффект:

Слой геомембраны представляет собой главный барьер против миграции жидкости, обладая чрезвычайно низким коэффициентом проницаемости (часто ≤1,0×10⁻¹³ см/с).
Геотекстиль действует как защитная подушка, улучшая механическое сопротивление и увеличивая углы трения с окружающей почвой.

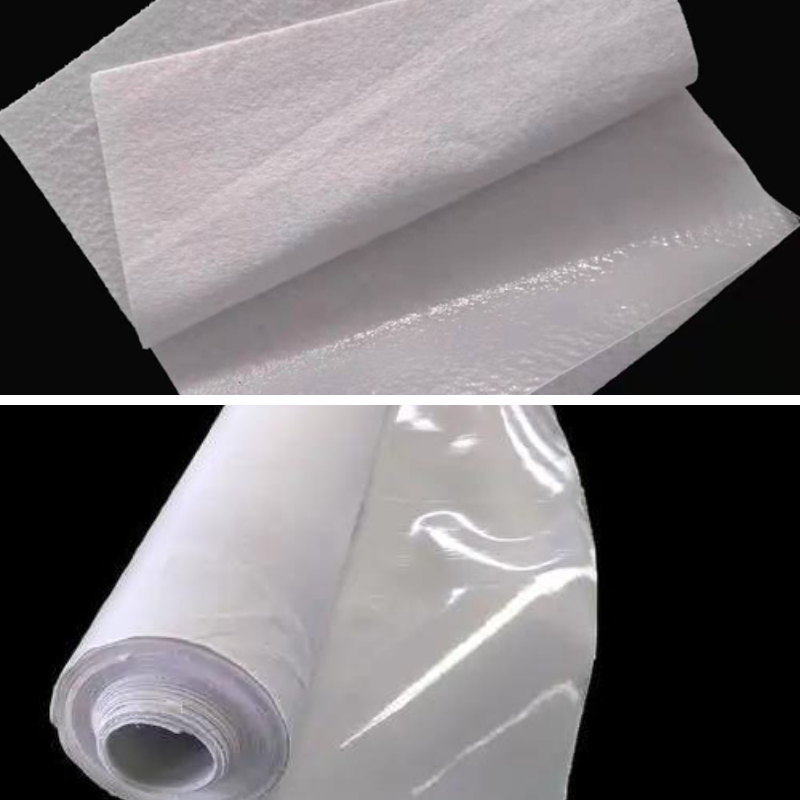

Эта непроницаемая геотекстильная мембрана обычно уникальна по своим классам, например, «одна ткань, одна пленка» или «две ткани, одна пленка», в зависимости от того, требуется ли односторонняя или двусторонняя защита. Понимание этой базовой формы — первый шаг к осознанию того, почему прочность на растяжение, прокол и сдвиг являются обязательными критериями при принятии решения.

2. Прочность на растяжение: основа целостности монтажа.
Энергия растяжения обычно является первым параметром, который изучают инженеры, поскольку она определяет, как ткань будет вести себя при заданных напряжениях и долговременной просадке.

2.1 Определение прочностных характеристик при растяжении
Под силой растяжения понимается наибольшее напряжение, которое композитная геомембрана может выдержать, растягиваясь до того, как сломается. Обычно он измеряется в каждом рабочем ходе (MD) и поперечном пути машины (TD) в соответствии с такими требованиями, как ASTM D6693. К критическим значениям относятся:

Предел текучести:Фактор, при котором ткань начинает пластически деформироваться.
Прочность на разрыв:Давление, при котором ткань в конечном итоге разрушается.
Удлинение:Пропорция растяжения при выходе и разрыве.

Для традиционной композитной геомембраны Landfill предел текучести может варьироваться от одиннадцати Н/мм для изделия толщиной 0,75 мм до более сорока четырех Н/мм для изделия толщиной 3,0 мм. Разрывное усилие обычно выше и обычно вдвое превышает значение текучести, что указывает на полную пластичность после текучести — подходящую характеристику для областей, подверженных дифференциальной осадке.

2.2 Почему это важно для успеха проекта

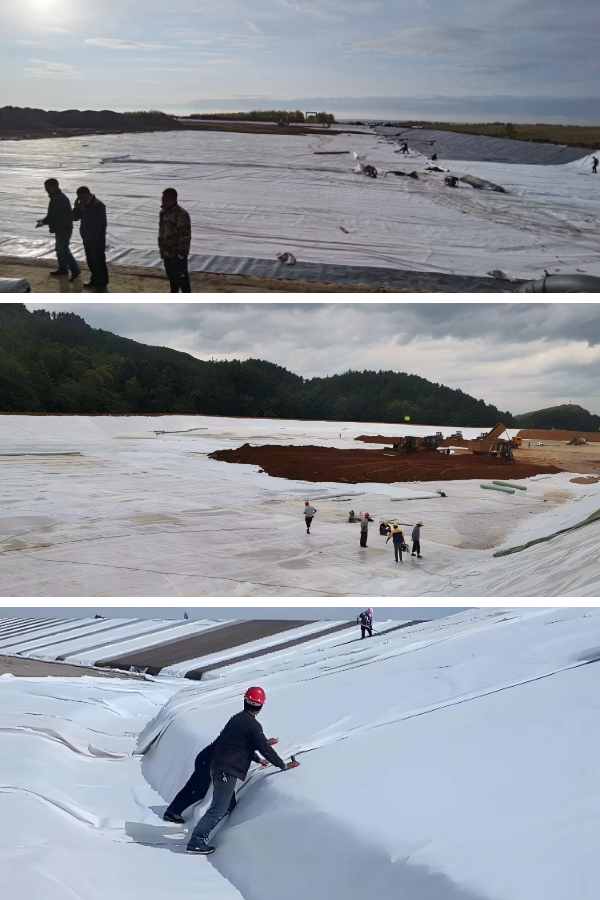

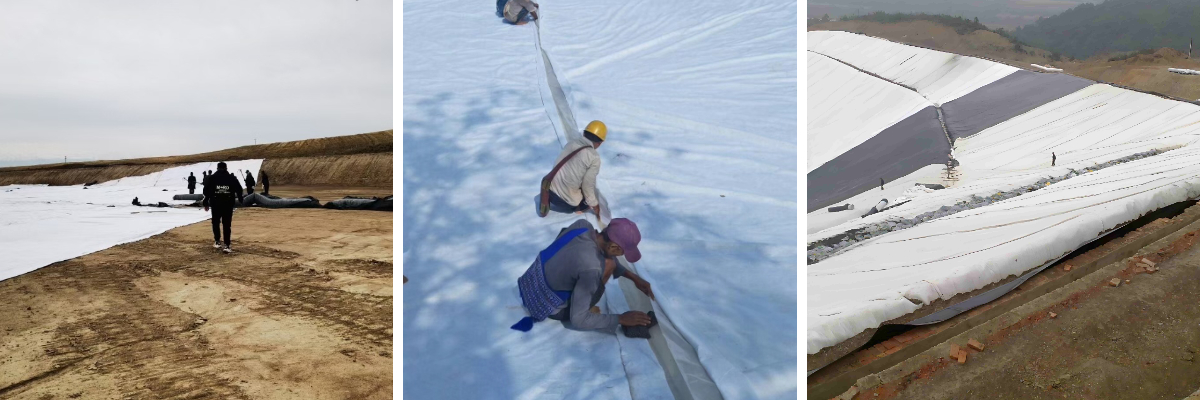

Высокая прочность на растяжение имеет первостепенное значение на протяжении всего этапа монтажа. По мере разматывания рулонов геотекстильной непроницаемой мембраны по подготовленным основаниям, они подвергаются растягивающим усилиям от механизмов и направляющих. Материалы с недостаточной прочностью могут также подвергаться сужению (локальному истончению) или разрыву. Кроме того, в процессе эксплуатации осадка отходов или термические циклы вызывают растягивающие напряжения. Высокие требования к прочности на растяжение гарантируют, что мембрана будет соответствовать деформациям основания, а не разрываться, сохраняя целостность защитной конструкции.

3. Устойчивость к проколам: первая линия защиты от повреждения основания.
Если прочность на растяжение определяется удлинением в пространстве, то сопротивление проколу определяется способностью выдерживать локализованные, сфокусированные нагрузки. Это, пожалуй, наиболее важная характеристика для проектов, связанных с острыми заполнителями или тяжелыми вскрышными породами.

3.1 Механизм повреждения при проколе
Устойчивость к проколу измеряет давление, необходимое для продавливания стандартного зонда через композитную геомембрану. Наличие непроницаемого геотекстильного полотна существенно усиливает это свойство в отличие от голых геомембран. Геотекстиль действует как подушка, распределяя факторную нагрузку на более широкую область полимерного ядра.

Значения, полученные в ходе испытаний, варьируются в зависимости от толщины и массы. Например, композит с сердцевиной из геомембраны толщиной 0,75 мм может обеспечить сопротивление проколу около 240 Н, в то время как изделие толщиной 3,0 мм может превысить 960 Н. Некоторые высококачественные изделия, в основном используемые в горнодобывающей промышленности или в качестве подложки для полигонов твердых бытовых отходов, обладают прочностью на прокол по показателю CBR, превышающей 3000 Н.

3.2 Практические последствия
При строительстве полигонов для захоронения отходов основание обычно состоит из уплотненной глины или геосинтетической глины, которая может дополнительно включать гравий или угловатые частицы. Если композитная геомембрана для полигонов не обладает достаточной устойчивостью к проколам, то напряжение от отходов (которое может достигать многих метров в высоту) будет вдавливать мембрану в эти частицы, что приведет к ее разрушению. Аналогично, в резервуарах воздействие строительного оборудования или волн на щебень может вызывать проколы. Выбор композитного материала с доказанной устойчивостью к проколам — часто проверяемой с использованием стандартов ASTM D4833 или ASTM D6241 — имеет основополагающее значение для предотвращения дорогостоящих утечек и работ по их устранению.

4. Прочность на сдвиг и трение: обеспечение устойчивости склонов
В то время как сопротивление растяжению и проколу определяют целостность материала, энергия сдвига регулирует взаимодействие между облицовочным материалом и окружающей средой. Для задач, выполняемых на склонах, это решающий параметр.

4.1 Внутренняя прочность на сдвиг и прочность на сдвиг в зоне контакта
Сдвиговое электричество в контексте композитной геомембраны можно разделить на две категории:

Внутренняя прочность на сдвиг:Электрическая сила связи между геотекстилем и слоем геомембраны. Уязвимая связь может привести к расслоению, то есть к отделению материала от сердцевины под действием напряжения.
Прочность на сдвиг в межфазной области:Сопротивление трению между наружным слоем непроницаемой геотекстильной мембраны и прилегающими веществами (грунтом, песком или геосинтетическими глиняными облицовочными материалами).

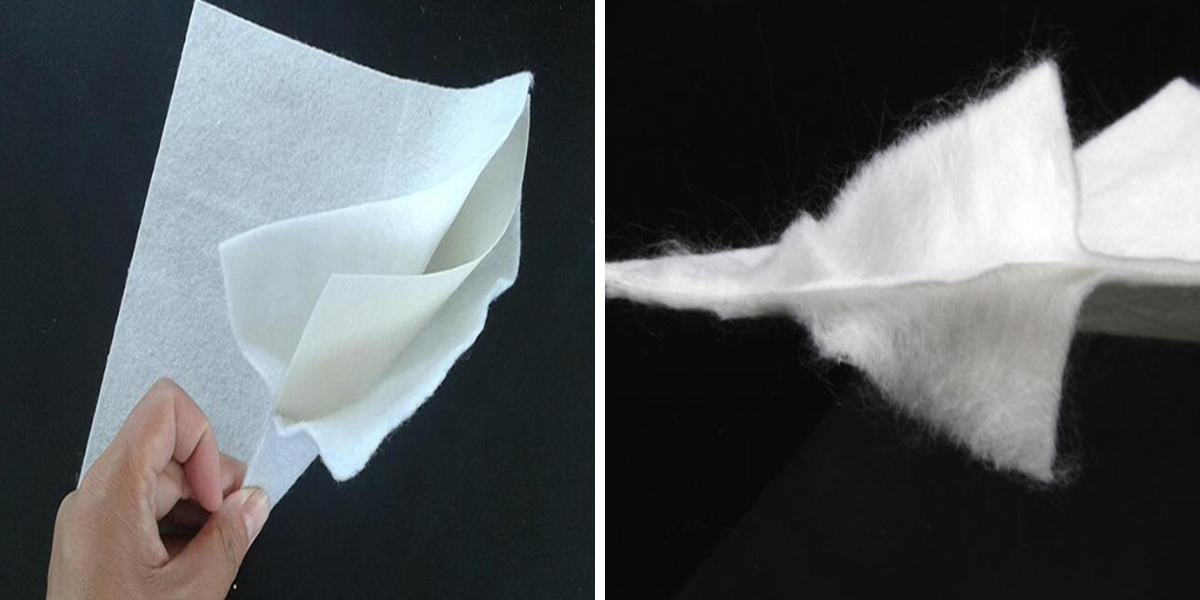

Здесь геотекстиль играет ключевую роль. В отличие от чистых листов из полиэтилена высокой плотности (HDPE), которые, как известно, очень скользкие, волокнистая основа нетканого геотекстиля создает чрезмерные углы трения. Это позволяет создавать конструкции с более крутыми склонами, за исключением случаев, когда грунт, покрывающий защитный слой, соскальзывает с него.

4.2 Преимущество «композитного материала»
Данные показывают, что композитные конструкции с геотекстильными слоями могут достигать углов трения в 30 градусов и более по сравнению с традиционными песками. Это огромное улучшение по сравнению с простыми геомембранами. При проектировании композитной геомембраны для полигона твердых отходов, предназначенной для использования в качестве покрывающей машины или на крутом склоне, крайне важно проверить параметры энергии сдвига в соответствии со стандартом ASTM D5321. Включение ткани не только предотвращает скольжение, но и отводит воду, которая в противном случае привела бы к повышению порового давления и возникновению нестабильности.

5. Синергетический эффект: как очки взаимодействуют друг с другом.
Ошибочно рассматривать силу растяжения, силу прокола и силу сдвига изолированно. В полевых условиях эти силы действуют одновременно. Геотекстильная непроницаемая мембрана, натянутая на неровную поверхность, испытывает как растягивающее напряжение (от растяжения), так и точечную силу (от неровной поверхности). Если сила растяжения высока, но сопротивление проколу низкое, ткань, возможно, сохранит свою форму, но все равно будет перфорирована.

Кроме того, качество изготовления композитной геомембраны определяет, насколько хорошо эти элементы взаимодействуют друг с другом. Прочность на отслаивание — давление, необходимое для отделения геотекстиля от геомембраны, — является первоклассным контрольным показателем. Высокая прочность на отслаивание (часто >0,6 кН/м) гарантирует, что при нагрузке композита ткань и пленка работают как единое целое, а не расслаиваются. Эта когезия обеспечивает правильную передачу силы растяжения ткани для защиты мембраны и сохранение фрикционных свойств материала на границе раздела с грунтом.

6. Правильный выбор для вашего проекта
Выбор подходящей композитной геомембраны для полигонов твердых бытовых отходов требует проведения оценки угроз, специфичной для каждого проекта. Учитывайте следующие рекомендации:

Для участков с большим углом наклона основания:Приоритет отдается устойчивости к проколам. Ищите геомембраны с более толстым сердечником (2,0 мм или более) и большей нагрузкой на геотекстиль (600 г/м² или более). Непроницаемый геотекстильный материал, представленный здесь, служит в качестве брони.
Для глубоких полигонов захоронения отходов или хвостохранилищ:Приоритет следует отдавать прочности на растяжение. Напряжения, возникающие в результате воздействия вышележащих слоев грунта, могут вызывать значительные сжатия и боковые смещения. Композитный материал с чрезмерным электрическим зарядом и удлинением (700% и более) сможет компенсировать эту деформацию.
Для крутых склонов или защитных покрытий:Приоритет отдается прочности на сдвиг. Убедитесь, что внешний слой геотекстиля имеет высокое трение с предполагаемым грунтом-покрытием. В этом случае часто лучше всего подходят двухсторонние композиты (два слоя ткани, одна пленка), поскольку они обеспечивают высокое трение как на нижней (подстилающей) поверхности, так и на верхней (покрывающей) поверхности.
Проверка соответствия:Всегда запрашивайте информационные листы, подтверждающие соответствие требованиям, таким как GRI-GM13 или ASTM. Обратите внимание на проверенные значения содержания технического углерода (2,0-3,0% для защиты от УФ-излучения) и времени окислительной индукции (OIT), чтобы убедиться, что энергосберегающие материалы не подвергаются преждевременному разрушению под воздействием факторов окружающей среды.

Заключение
Композитная геомембрана представляет собой вершину геосинтетической инженерии, сочетая в себе непроницаемость полимерных материалов с прочностью текстильных изделий. Сосредоточившись на таких важных характеристиках, как прочность на растяжение, сопротивление проколу и прочность на сдвиг, инженеры могут выбрать непроницаемую геотекстильную мембрану, которая выдержит суровые условия полигонов твердых бытовых отходов, постоянные нагрузки гидротехнических сооружений или напряженные склоны горных работ.

Вложение времени в понимание этих трех основных аспектов гарантирует, что выбранная композитная геомембрана для полигонов твердых отходов обеспечит многолетнюю надежную эксплуатацию, защиту грунтовых вод и структурную устойчивость. При оценке поставщиков не ограничивайтесь основным фактором стоимости и требуйте полных данных проверки — от этого зависит долгосрочная целостность вашего проекта.
